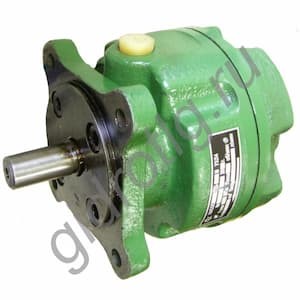

Общие сведения об изделии
1.1. Насосы пластинчатые типа Г12-ЗМ, Г12-2М
однопоточные и двухпоточные с постоянным по значению и направлению потоком
масла предназначены для подачи при номинальном давлении Рнш = 6,3
МПа минерального масла с кинематической вязкостью от 17 до 400 мм2/с
(сСт) в гидросистемы машин при температуре масла от плюс 10 до плюс 55 °С и
температуре окружающей среды от плюс I до плюс 40 °С.
1.2. Масло, поступающее в насос, должно
быть отфильтровано от частиц размером более 0,025 мм.
1.3. Насосы изготовляются двух климатических
исполнений:
УХЛ
- используются в районах с умеренным и холодным климатом,
О
- используются во всех районах, кроме районов с очень холодным климатом.
Эксплуатируются насосы в помещениях с искусственно регу- лщ>уемыми климатическими
условиями (категория размещения 4).
1.4. Насосы изготовляются с правым направлением
вращения вала (по часовой стрелке, если смотреть со стороны привода). По
особому заказу насосы изготовляются с левым направлением вращения вала.
1.5. Насосы выпускаются трех габаритов с рабочим
объемом:
1 - (8...40
см3), 2 - (63...125 см3), 3 - (160...224 см3).
Структура условного обозначения
Габаритные и присоединительные размеры
Г12-3 (Однопоточный первого габарита).
Г12-3 (Двухпоточный первого габарита).

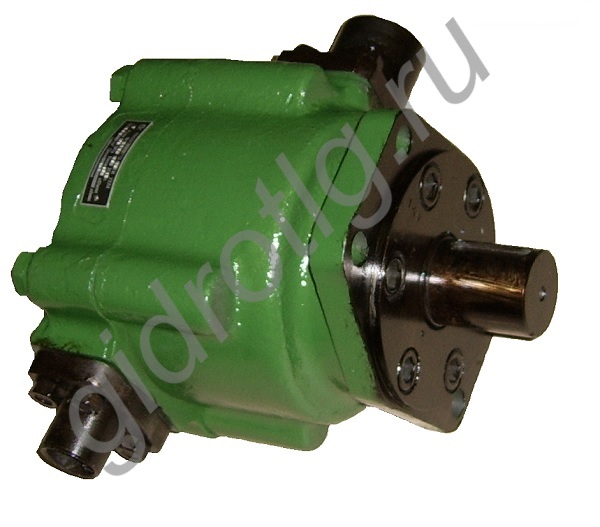

Г12-2 (Однопоточный второго габарита).

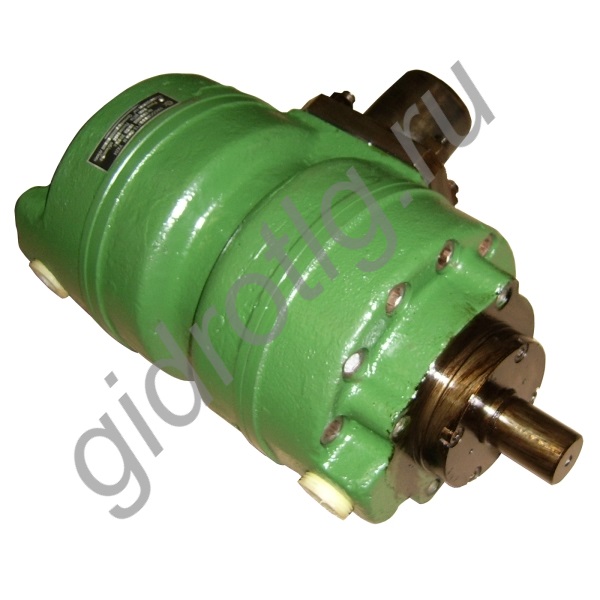

Г12-2 (Двухпоточный второго габарита).
Г12-2 (Двухпоточный габарита 2+1)
Г12-2 (Однопоточный третьего габарита).
Г12-2 (Двухпоточный габарита 3+1).
Г12-2 (Двухпоточный габарита 3+2)
Технические характеристики пластинчатых насосов Г12 и их аналоги:
|
Наименование
|
Подача, л/мин
|
Давление, МПа
|
|
Новое название
|
Старое название
|
|
ГАБАРИТ 1
|
| НПл 8/6,3 |
Г12-31АМ |
5,8
|
6,3
|
| НПл 12,5/6,3 |
Г12-31М |
9,7
|
6,3
|
| НПл 16/6,3 |
Г12-32АМ |
12,7
|
6,3
|
| НПл 25/6,3 |
Г12-32М |
21,1
|
6,3
|
| НПл 32/6,3 |
Г12-33АМ |
27,9
|
6,3
|
| НПл 40/6,3 |
Г12-33М |
35,7
|
6,3
|
|
ГАБАРИТ 1+1
|
| НПл 8-8/6,3 |
5Г12-31АМ |
5,8/5,8
|
6,3
|
| НПл 8-12,5/6,3 |
5Г12-31М |
5,8/9,7
|
6,3
|
| НПЛ 8-16/6,3 |
5Г12-32АМ |
5,8/12,7
|
6,3
|
| НПл 8-25/6,3 |
5Г12-32М |
5,8/21,1
|
6,3
|
| НПл 8-32/6,3 |
5Г12-33АМ |
5,8/27,9
|
6,3
|
| НПл 8-40/6,3 |
5Г12-33М |
5,8/35,7
|
6,3
|
| НПл 12,5-12,5/6,3 |
8Г12-31М |
9,7/9,7
|
6,3
|
| НПл 12,5-16/6,3 |
8Г12-32АМ |
9,7/12,7
|
6,3
|
| НПл 12,5-25/6,3 |
8Г12-32М |
9,7/21,1
|
6,3
|
| НПл 12,5-32/6,3 |
8Г12-33АМ |
9,7/27,9
|
6,3
|
| НПл 12,5-40/6,3 |
8Г12-33М |
9,7/35,7
|
6,3
|
| НПл 16-16/6,3 |
12Г12-32АМ |
12,7/12,7
|
6,3
|
| НПл 16-25/6,3 |
12Г12-32М |
12,7/21,1
|
6,3
|
| НПл 16-32/6,3 |
12Г12-33АМ |
12,7/27,9
|
6,3
|
| НПл 16-40/6,3 |
12Г12-33М |
12,7/35,7
|
6,3
|
| НПл 25-25/6,3 |
18Г12-32М |
21,1/21,1
|
6,3
|
| НПл 25-36,3 |
18Г12-33АМ |
21,1/27,9
|
6,3
|
| НПл 25-40/6,3 |
18Г12-33М |
21,1/35,7
|
6,3
|
| НПл 32-32/6,3 |
25Г12-33АМ |
27,9/27,9
|
6,3
|
| НПл 32-40/6,3 |
25Г12-33М |
27,9/35,7
|
6,3
|
| НПл 40-40/6,3 |
35Г12-33М |
35,7/35,7
|
6,3
|
|
ГАБАРИТ 2
|
| НПл 63/6,3 |
Г12-24АМ |
53,8
|
6,3
|
| НПл 80/6,3 |
Г12-24М |
69,6
|
6,3
|
| НПл 125/6,3 |
Г12-25АМ |
110,4
|
6,3
|
|
ГАБАРИТ 2+1
|
| НПл 63-8/6,3 |
5Г12-24АМ |
53,8/5,8
|
6,3
|
| НПл 63-12,5/6,3 |
8Г12-24АМ |
53,8/9,7
|
6,3
|
| НПл 63-16/6,3 |
12Г12-24АМ |
53,8/9,7
|
6,3
|
| НПл 63-25/6,3 |
18Г12-24АМ |
53,8/21,1
|
6,3
|
| НПл 63-32/6,3 |
25Г12-24АМ |
53,8/27,9
|
6,3
|
| НПл 63-40/6,3 |
35Г12-24АМ |
53,8/35,7
|
6,3
|
| НПл 80-8/6,3 |
5Г12-24М |
69,9/5,8
|
6,3
|
| НПл 80-12,5/6,3 |
8Г12-24М |
69,9/9,7
|
6,3
|
| НПл 80-16/6,3 |
12Г12-24М |
69,9/12,7
|
6,3
|
| НПл 80-25/6,3 |
18Г12-24М |
69,9/21,1
|
6,3
|
| НПл 80-32/6,3 |
25Г12-24М |
69,9/27,9
|
6,3
|
| НПл 80-40/6,3 |
35Г12-24М |
69,9/35,7
|
6,3
|
| НПл 125-8/6,3 |
5Г12-25АМ |
110,4/5,8
|
6,3
|
| НПл 125-12,5/6,3 |
8Г12-25АМ |
110,4/9,7
|
6,3
|
| НПл 125-16/6,3 |
12Г12-25АМ |
110,4/12,7
|
6,3
|
| НПл 125-25/6,3 |
18Г12-25АМ |
110,4/21,1
|
6,3
|
| НПл 125-32/6,3 |
25Г12-25АМ |
110,4/27,9
|
6,3
|
| НПл 125-40/6,3 |
35Г12-25АМ |
110,4/35,7
|
6,3
|
|
ГАБАРИТ 2+2
|
| НПл 63-63/6,3 |
50Г12-24АМ |
53,8/53,8
|
6,3
|
| НПл 63-80/6,3 |
50Г12-24М |
53,8/69,9
|
6,3
|
| НПл 63-125/6,3 |
50Г12-25АМ |
53,8/110,4
|
6,3
|
| НПл 80-80/6,3 |
70Г12-24М |
69,9/69,9
|
6,3
|
| НПл 80-125/6,3 |
70Г12-25АМ |
69,9/110,4
|
6,3
|
| НПл 125-125/6,3 |
100Г12-25АМ |
110,4/110,4
|
6,3
|
|
ГАБАРИТ 3
|
| Г12-25М |
Г12-25М |
135
|
6,3
|
| Г12-26АМ |
Г12-26АМ |
193
|
6,3
|
Пластинчатые насосы БГ12
Пластинчатые насосы БГ12 применяются в гидроприводах металлорежущих станков и других машин, где требуется давление до 10 МПа и нерегулируемый по величине поток минерального масла.
Диапазон вязкости масла 17-213 мм 2 /с при температуре от +10 до +50 о С.
Тонкость фильтрации масла 25 мкм.
Номинальная частота вращения 1500 об/мин.
Технические характекристики пластинчатых насосов БГ12 и их аналоги:
|
Наименование
|
Подача, л/мин
|
Давление, МПа
|
|
Новое название
|
Старое название
|
|
ГАБАРИТ 1
|
| НПл 5/16 |
БГ12-21АМ |
5,3
|
16/12,5
|
| НПл 8/16 |
БГ12-21М |
8,9
|
16/12,5
|
| НПл 12,5/16 |
БГ12-22АМ |
14,4
|
16/12,5
|
| НПл 16/16 |
БГ12-22М |
19,4
|
16/12,5
|
| НПл 20/16 |
БГ12-23АМ |
25,5
|
16/12,5
|
| НП НПл 25/16 |
БГ12-23М |
33
|
16/12,5
|
|
ГАБАРИТ 1+1
|
| НПл 5-5/16 |
5БГ12-21АМ |
5,3/5,3
|
16/12,5
|
| НПл 5-8/16 |
5БГ12-21М |
5,3/8,9
|
16/12,5
|
| НПл 5-12,5/16 |
5БГ12-22АМ |
5,3/14,4
|
16/12,5
|
| НПл 5-16/16 |
5БГ12-22М |
5,3/19,4
|
16/12,5
|
| НПл 5-20/16 |
5БГ12-23АМ |
5,3/25,5
|
16/12,5
|
| НПл 5-25/16 |
5БГ12-23М |
5,3/33
|
16/12,5
|
| НПл 8-8/16 |
8БГ12-21М |
8,9/8,9
|
16/12,5
|
| НПл 8-12,5/16 |
8БГ12-22АМ |
8,9/14,4
|
16/12,5
|
| НПл 8-16/16 |
8БГ12-22М |
8,9/19,4
|
16/12,5
|
| НПл 8-20/16 |
8БГ12-23АМ |
8,9/25,5
|
16/12,5
|
| НПл 8-25/16 |
8БГ12-23М |
8,9/33
|
16/12,5
|
| НПл 12,5-12,5/16 |
12БГ12-22АМ |
14,4/14,4
|
16/12,5
|
| НПл 12,5-16/16 |
12БГ12-22М |
14,4/19,4
|
16/12,5
|
| НПл 12,5-20/16 |
12БГ12-23АМ |
14,4/25,5
|
16/12,5
|
| НПл 12,5-25/16 |
12БГ12-23М |
14,4/33
|
16/12,5
|
| НПл 16-16/16 |
18БГ12-22М |
19,4/19,4
|
16/12,5
|
| НПл 16-20/16 |
18БГ12-23АМ |
19,4/25,5
|
16/12,5
|
| НПл 16-25/16 |
18БГ12-23М |
19,4/33
|
16/12,5
|
| НПл 20-20/16 |
25БГ12-23АМ |
25,5/25,5
|
16/12,5
|
| НПл 20-25/16 |
25БГ12-23М |
25,5/33
|
16/12,5
|
| НПл 25-25/16 |
35БГ12-23М |
33/33
|
16/12,5
|
|
ГАБАРИТ 2
|
| НПл 45/16 |
БГ12-24АМ |
56,7
|
16/12,5
|
| НПл 56/16 |
БГ12-24М |
71.4
|
16/12,5
|
| НПл 80/16 |
БГ12-25АМ |
105,6
|
16/12,5
|
|
ГАБАРИТ 2+1
|
| НПл 45-5/16 |
5БГ12-24АМ |
56,7/5,3
|
16/12,5
|
| НПл 45-8/16 |
8БГ12-24АМ |
56,7/8,9
|
16/12,5
|
| НПл 45-12,5/16 |
12БГ12-24АМ |
56,7/14,4
|
16/12,5
|
| НПл 45-16\16 |
18БГ12-24АМ |
56,7/19,4
|
16/12,5
|
| НПл 45-20/16 |
25БГ12-24АМ |
56,7/25,5
|
16/12,5
|
| НПл 45-25/16 |
35БГ12-24АМ |
56,7/33
|
16/12,5
|
| НПл 56-5/16 |
5БГ12-24М |
71,4/5,3
|
16/12,5
|
| НПл 56-8/16 |
8БГ12-24М |
71,4/8,0
|
16/12,5
|
| НПл 56-12,5/16 |
12БГ12-24М |
71,4/14,4
|
16/12,5
|
| НПл 56-16/16 |
18БГ12-24М |
71,4/19,4
|
16/12,5
|
| НПл 56-20/16 |
25БГ12-24М |
71,4/25,5
|
16/12,5
|
| НПл 56-25/16 |
35БГ12-24М |
71,4/33
|
16/12,5
|
| НПл 80-5/16 |
5БГ12-25АМ |
105,6/5,3
|
16/12,5
|
| НПл 80-8/16 |
8БГ12-25АМ |
105,6/8,9
|
16/12,5
|
| НПл 80-12,5/16 |
12БГ12-25АМ |
105,6/14,4
|
16/12,5
|
| НПл 80-16/16 |
18БГ12-25АМ |
105,6/19,4
|
16/12,5
|
| НПл 80-20/16 |
25БГ12-25АМ |
105,7/25,5
|
16/12,5
|
| НПл 80-25/16 |
35БГ12-25АМ |
105,6/33
|
16/12,5
|
|
ГАБАРИТ 2+2
|
| НПл 45-45/16 |
50БГ12-24АМ |
56,7/56,7
|
16/12,5
|
| НПл 45-56/16 |
50БГ12-24М |
56,7/71,4
|
16/12,5
|
| НПл 45-80/16 |
50БГ12-25АМ |
56,7/105,6
|
16/12,5
|
| НПл 56-56/16 |
70БГ12-24М |
71,4/71,4
|
16/12,5
|
| НПл 56-80/16 |
70БГ12-25АМ |
71,4/105,6
|
16/12,5
|
| НПл 80-80/16 |
100БГ12-25АМ |
105,6/105,6
|
16/12,5
|
|
