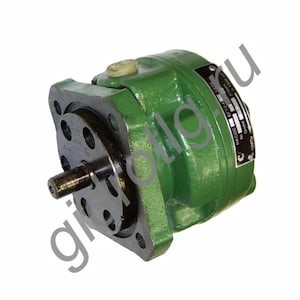

Насосы
пластинчатые нерегулируемые двукратного действия с постоянным направлением
потока типа БГ12-4 предназначены для подачи масла под давлением в гидросистемы
металлорежущих станков и других машин.
Исполнение
насосов — однопоточное и двухпоточное. Двухпоточные насосы применяются для
подачи под давлением минерального масла двумя независимыми потоками.
Насосы
изготовляются в исполнении УХЛ, категория размещения 4 по ГОСТ 15150—69.
Рабочая
жидкость—минеральные масла вязкостью 17— 213 мм²/с и температурой от 10°C до 50°С. Класс чистоты масла — не грубее 12 по ГОСТ 17216—71. Тонкость
фильтрации — 25 мкм.
Применяемые
марки масел: турбинные по ГОСТ 32—74; турбинные с присадками по ГОСТ 9972—74;
гидравлическое ВНИИ НП-403 по ГОСТ 16728—74; индустриальное серии ИГП по ТУ
38.101413—78 и другие минеральные масла, имеющие аналогичные свойства и
кинематическую вязкость.
Насосы
выпускаются с правым направлением вращения вала если смотреть со стороны привода (по часовой стрелке). По заказу потребителя могут
быть изготовлены насосы с левым направлением вращения вала.
В заказе
необходимо указать типоразмер насоса, направление вращения вала, климатическое
исполнение, категорию размещения и номер технических условий.
Структура условного обозначения БГ12-4
Габаритные и присондинительные размеры БГ12-4
Однопоточный
Двухпоточный
Основные технические характеристики БГ12-4
Применяются в гидроприводах металлорежущих станков и других машин, где требуется давление до 10 МПа и нерегулируемый по величине поток минерального масла.
Диапазон вязкости масла 17-213 мм²/с при температуре от +10°C до +50°С. Тонкость фильтрации масла 25 мкм. Номинальная частота вращения 1500 об/мин. Насосы соответствуют ТУ 2-053-1342-78. Масса однопоточных насосов 3,6 кг, масса двухпоточных насосов 6,4 кг.
|
Наименование
|
Номинальная подача, л/мин
|
Рабочий объем,см3
|
Номинальная мощность, кВт
|
Номинальное давление, МПа
|
Коэффициент подачи, %
|
КПД,%
|
Мощность насоса, кВт
|
Уровень звука, дБА
|
|
БГ12-41Б
|
3,3
|
3,2
|
1,34
|
10
|
70
|
40
|
1,34
|
72
|
|
БГ12-41А
|
6
|
5
|
1,86
|
10
|
80
|
53
|
1,86
|
72
|
|
БГ12-41
|
10,5
|
8
|
2,58
|
10
|
88
|
65
|
2,58
|
72
|
|
БГ12-42
|
17
|
12,5
|
3,84
|
10
|
90
|
71
|
3,84
|
72
|
|
3БГ12-41Б
|
3,3/3,3
|
3,2/3,2
|
2,68
|
10
|
70-70
|
40-40
|
2,7
|
72
|
|
3БГ12-41А
|
3,3/6,0
|
3,2/5,0
|
3,2
|
10
|
70-80
|
40-53
|
3,2
|
72
|
|
3БГ12-41
|
3,3/10,5
|
3,2/8,0
|
3,92
|
10
|
70-88
|
40-65
|
3,9
|
72
|
|
3БГ12-42
|
3,3/17
|
3,2/12,5
|
5,2
|
6,6*
|
70-90
|
40-71
|
4,2*
|
72
|
|
6БГ12-41А
|
6,0/6,0
|
5,0/5,0
|
3,72
|
10
|
80-80
|
53-53
|
3,7
|
72
|
|
6БГ12-41
|
6,0/10,5
|
5,0/8,0
|
4,44
|
8,7*
|
80-88
|
53-65
|
4,4*
|
72
|
|
6БГ12-42
|
6,0/17
|
5,0/12,5
|
5,7
|
6,6*
|
80-90
|
53-71
|
5,7*
|
72
|
|
10БГ12-41
|
10,5/10,5
|
8,0/8,0
|
5,2
|
7,5*
|
88-88
|
65-65
|
5,2*
|
72
|
|
10БГ12-42
|
10,5/17
|
8,0/12,5
|
6,4
|
6,0*
|
88-90
|
65-71
|
6,4*
|
72
|
|
16БГ12-42
|
17/17
|
12,5/12,5
|
7,7
|
5,1*
|
90-90
|
71-71
|
7,7*
|
72
|
Примечание. * Условиями прочности вала насоса БГ12-4 мощность при номинальной частоте вращения ограничена до 4 Квт, поэтому величина давления одного или обоих насосов должна быть снижена так, чтобы суммарная мощность не привышала допустимую.
Допускается уменьшение подачи на 3% от номинальной. При уменьшении номинальной частоты вращения вала расчет подачи производится согласно ГОСТ 14658-86 методом пересчета, при эксплуатации насоса БГ12-4 на другой вязкости действительная подача будет отличаться от номинальной. Для двухпоточных насосов основные технические параметры каждого насоса соответствуют параметрам однопоточных насосов поэтому мощность равна сумме мощностей однопоточных насосов.
|
